SOLIDWORKS ねじ山が表示されない
穴ウィザードやアノテートアイテムのねじ山使ってネジ定義したのに、ねじ山のシマシマ模様が表示されない場合があります。 これは設定によるものです。
SOLIDWORKS 円柱にねじを定義したい
モデルにネジを定義するのに、ネジ穴であれば穴ウィザードで作成することができますが、円柱（雄ねじ）の場合は穴ウィザードでは作成できません。 この様な形状を作成するには、まずは押し出しなどで円柱を作成しましょう。その後ねじ山 […]
SOLIDWORKS フィーチャー名の変更とフォルダの管理
複雑な部品を作成しているとフィーチャーの数が増えてしまい、どのフィーチャーでどこを作成したのか分かりにくくなります。 その場合は、フィーチャー名を換えたりフォルダにまとめると分かりやすくなります。
SOLIDWORKS 勝手違いの図面を作りたい
左右対称の部品・勝手違いの部品の図面を作るのに、部品のミラーで作成したモデルを使用すると、モデルアイテムで寸法を振ることができません。 これは、部品のミラーで作成したモデルに寸法がないからです。 図面でモデルアイテムを使 […]
SOLIDWORKS 勝手違いの部品を作りたい
左右対称の部品・勝手違いの部品を作るのに、反対側をゼロから作るのは手間がかかります。また、変更が起きた場合も2つの部品を修正するのは大変です。 その場合は、部品のミラーを使うと便利です。
SOLIDWORKS まとめて選択・意図した方を選択
スケッチの中で線や寸法を選択するのに、重なっていて意図した方が選択できない場合や複数のものをまとめて選択したい場合ががります。 その時は、ボックス選択を使うと便利です。
SOLIDWORKS 形状を他の部品にコピーしたい
似た形状を作るのに、一部の形状をコピーしたい場合があります。 簡単なフィーチャー（押し出しや穴ウィザード、フィレット等）であれば、フィーチャーをコピーすることで形状を複製することができます。 フィーチャーのコピーは違う部 […]
SOLIDWORKS 裏側や中の面を選択したい
モデルの裏側にある面を選択する場合、通常はモデルを回転して選択しますが面倒な場合がります。 そのままの表示方向でも順次選択を使うと、裏側の面を選択することができます。 この順次選択は、部品が重なっていて意図した面が選択し […]
SOLIDWORKS モデルの表示がおかしい
モデルを作成していると、面の色が抜け落ちたり表示がおかしいときがあります。 その場合は強制再構築を行うと直る事もあります。表示や動きがおかしくて困った時は、まず強制再構築を行ってみてください。

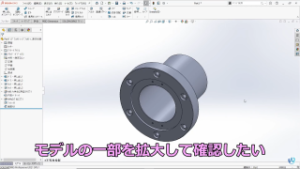

SOLIDWORKS 一部を拡大表示
モデルの一部を拡大して確認したい場合、通常は画面全体を拡大しますが、その方法だと確認した後に画面全体を縮小しなくてはいけません。 虫眼鏡の機能を使うと、カーソルの辺りだけを一時的に拡大表示することができます。
