SOLIDWORKS アセンブリの購入品名を部品表に表示したい

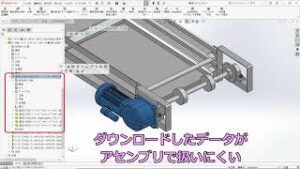

bando機械で購入品を使うので、メーカーのサイトから3DモデルをダウンロードしてSOLIDWORKSで使用する事もあると思います。
形状によってはアセンブリになっていますが、「部品表のみ」で部品表を作成すると購入品であるアセンブリ名が表示されずに、購入品の構成部品名が表示されてしまいます。
購入品であるアセンブリを部品に置き換えれば解決しますが、購入品で動きがある場合は部品に置き換えることも出来ません。
その場合は、購入品であるアセンブリで「サブアセンブリとして使用する際の子構成部品名表示」を設定すると解決します。
